Электрододержатели, строгачи канавок, заземляющие зажимы, масса, редуктора Главная : Продукция ABICOR BINZEL (Германия) : Электрододержатели, строгачи канавок, заземляющие зажимы, масса, редуктора :

Электрододержатели
увеличить...

Электрододержатели




Во всем мире электрододержатели используются при ручной дуговой сварке штучным электродом. Электрододержатели производства Binzel насчитывают милионные тиражи выпуска благодаря их очень прочной и надежной конструкции. Наши электрододержатели ориентированы на использование профессиональными сварщиками на самых различных строительных площадках: от домашней сварки до трубопроводов, от судостроения до мостов.



Существует несколько видов держателей электродов при использовании обычной дуговой электрической сварки. Одним из них есть подпружиненный держатель, конструкции зажима типа «крокодил». Электрододержатель данного вида состоит из трех основных элементов: ручки, рычага и двух изоляционных накладок. Ручка изготовляется из латунного сплава, накладки имеют 4 зажимные канавки для крепления электродов.В во всех конструкционных деталях электрододержателя используются исключительно высокотехнологичные решения для обеспечения максимальной механической и тепловой изоляции в целях безопасной работы сварщика. Отдельное внимание необходимо уделить выбору сварочного кабеля, который должен соответствовать стандарту DIN VDE 0282 ч. 803. Также стоит учитывать два возможных варианта подключения сварочного кабеля к электрододержателю: соединение зажимной гильзой или кабельным наконечником. Это зависит от конструкции выбираемого электрододержателя. Особенности сварочного процесса в большинстве случаев предполагает проведение сварочных работ на достаточном расстоянии от источника сварочного тока. В этих случаях рекомендуем подключать сварочный кабель к электрододержателю с небольшим сечением и через 3-5 метров удлинить его кабелем большего сечения, который и подключается к источнику тока.



Обращаем внимание на два различных вида подключения к источнику сварочного тока. Имееются в продажи электрододержатели с подключением кабеля наконечником и совершенно новая конструкция с креплением кабеля гильзой.



Технические данные электрододержателей Binzel
Тип Нагрузка д. электрода Сечение сварочного кабеля Болт крепления 2)
ПВ 60% ПВ 35%
DE 2200 / K1) 200 A 250 A 2,0-4,0 мм 25/35 мм2 М8
DE 2300 / K1) 300 A 400 A 2,0-6,3 мм 35/70 мм2 М8
DE 2400 / K1) 400 A 500 A 4,0-8,0 мм 50/95 мм2 М10
DE 2500 / K1) 500 A 600 A 4,0-10,0 мм 70/120 мм2 М10


1)К=присоединение кабеля с помощью прижимной гильзы
2)для кабельного наконечника

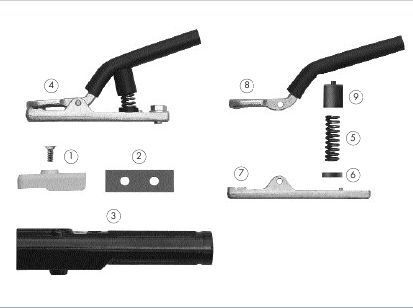

Электрододержатели легко разбираются и существует возможность замены каждой детали (см. рисунок):
Схема разбора электрододержателя Binzel на составные части
